Простая автоматическая система полива с использованием таймера

Автоматизация полива становится все более актуальной задачей для садоводов и владельцев загородных участков. Ручной полив требует много времени и усилий, а неправильное увлажнение почвы может привести к снижению урожайности и ухудшению состояния растений. Простая автоматическая система полива с использованием таймера позволяет обеспечить регулярное и оптимальное увлажнение с минимальными затратами времени и ресурсов.

Автоматическая система полива

Автоматическая система полива — это инженерное решение, предназначенное для обеспечения растений необходимым количеством воды без участия человека. Такие системы включают в себя различные компоненты: насосы, клапаны, трубы, распылители или капельницы, а также управляющие устройства, например таймеры или контроллеры. Целью автоматизации является оптимизация процесса орошения, снижение расхода воды и повышение эффективности выращивания растений.

Современные автоматические системы полива основываются на принципах распределения воды с учетом периода вегетации, погодных условий и характеристик почвы. По данным исследований Всероссийского научно-исследовательского института сельского хозяйства (ВНИИСХ), грамотное использование таких систем позволяет сократить расход воды на 30-50% и повысить урожайность до 20%.

Согласно ГОСТ Р 54320-2011 «Системы автоматического полива. Общие технические требования», система должна обеспечивать стабильное давление воды на уровне 2.5–3 бар при нормальном режиме работы, а качество материалов труб и фитингов должно соответствовать требованиям прочности и коррозионной устойчивости.

Автоматическая система орошения — более широкий термин, который включает в себя автоматические системы полива для сельхозугодий, садов, газонов и городских насаждений. Такие системы могут быть закрытого типа (капельное орошение) и открытого (дождевание). Орошение задерживает пересыхание почвы, помогает поддерживать оптимальный климат для растений и уменьшает необходимость ручного обслуживания.

Принципы работы автоматических систем полива

Основной принцип работы автоматических систем полива базируется на контролируемой подаче воды в необходимое время и определенном объеме без участия человека. Виды таких систем различны, но можно выделить несколько ключевых элементов:

• Источник воды: центральный водопровод, колодец, накопительная емкость;
• Трубопровод: водоводы, фитинги, распределительные магистрали;
• Оросительные приборы: дождеватели, капельные линии, микроспринклеры;
• Электронное управление и таймеры: задают схемы времени и объемов подачи воды.

Автоматическая система орошения работает по заданному расписанию, установленному пользователем через таймер или контроллер. Современные контроллеры учитывают дополнительные параметры: влажность почвы, температурный режим, осадки, которые получают благодаря внешним датчикам. Однако для простой системы достаточно использовать простой таймер для полива, что позволяет экономично и эффективно автоматизировать процесс.

Например, система, работающая по циклу 3 раза в день по 15 минут с напором 3 бар и расходом 10 литров в минуту, обеспечит достаточный полив участка площадью 100 м² с культурными растениями и газоном.

Выбор и настройки таймера для полива

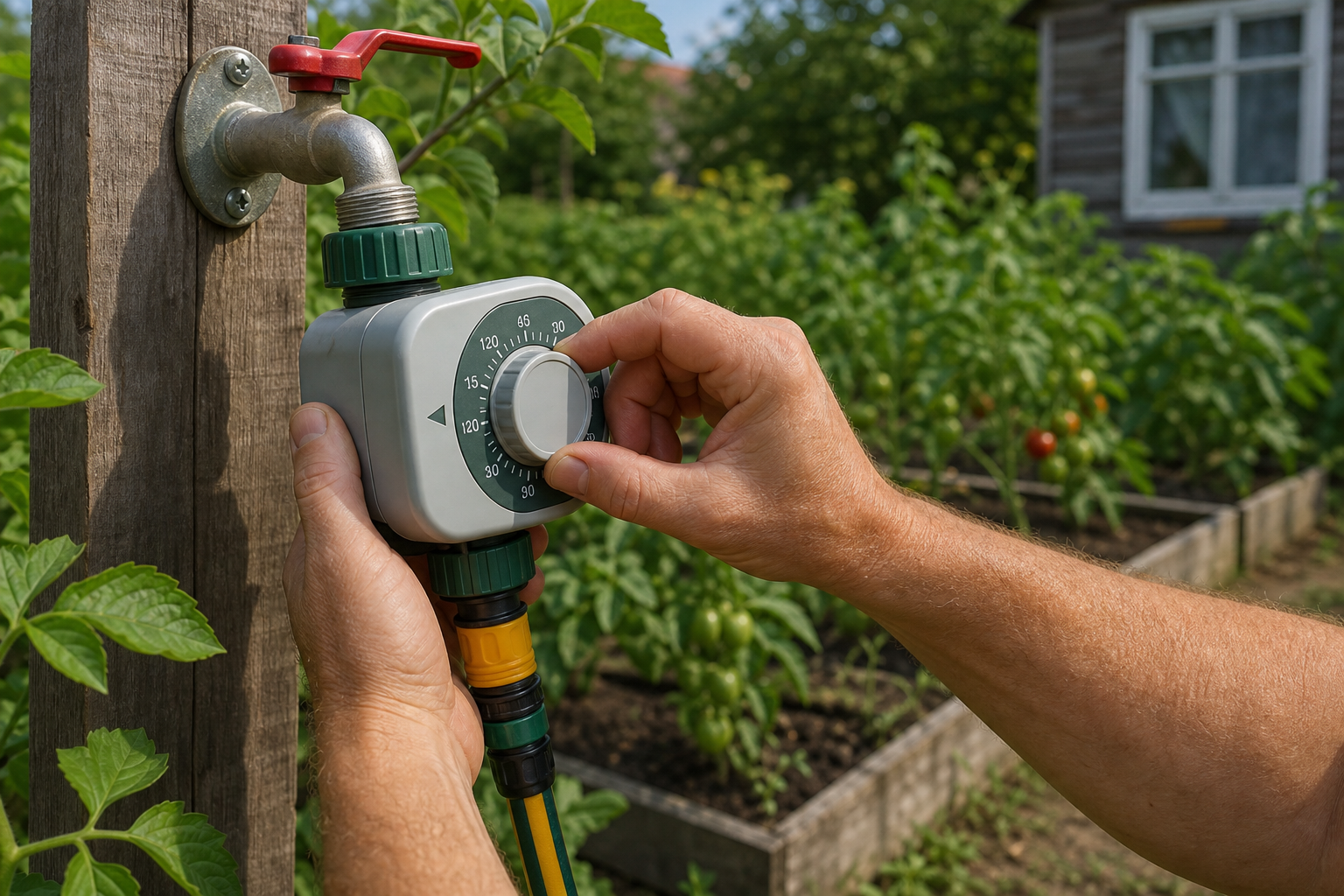

Таймер для полива — это электронное или механическое устройство, которое управляет включением и отключением подачи воды по расписанию. Выбор таймера зависит от целей, размеров участка и удобства использования. На рынке представлены следующие основные типы:

• Механические таймеры подходят для небольших систем и простых режимов (например, полив один раз в день на 10-30 минут);
• Электронные таймеры
• Контроллеры с датчиками

При выборе системы полива с таймером рекомендуется учитывать следующие технические характеристики:

• Максимальное давление воды — для дачных и загородных условий оптимально до 6 бар;
• Диапазон времени работы — от 1 минуты до 4 часов;
• Количество программируемых циклов в сутки — рекомендуется не менее 4;
• Питание — от батарей (обычно 2 АА батарейки) или от сети 220В;
• Защита от влаги и пыли — IP65 или выше для наружного монтажа.

Практически все таймеры обладают стандартным фитингом на 1/2 или 3/4 дюйма, что удобно для подключения к шлангам и водопроводу. Пример установки: таймер программируется на 3 включения в сутки, каждый по 20 минут, что дает среднесуточное потребление около 600 литров воды, оптимальное для небольшой теплицы или участка 150 м².

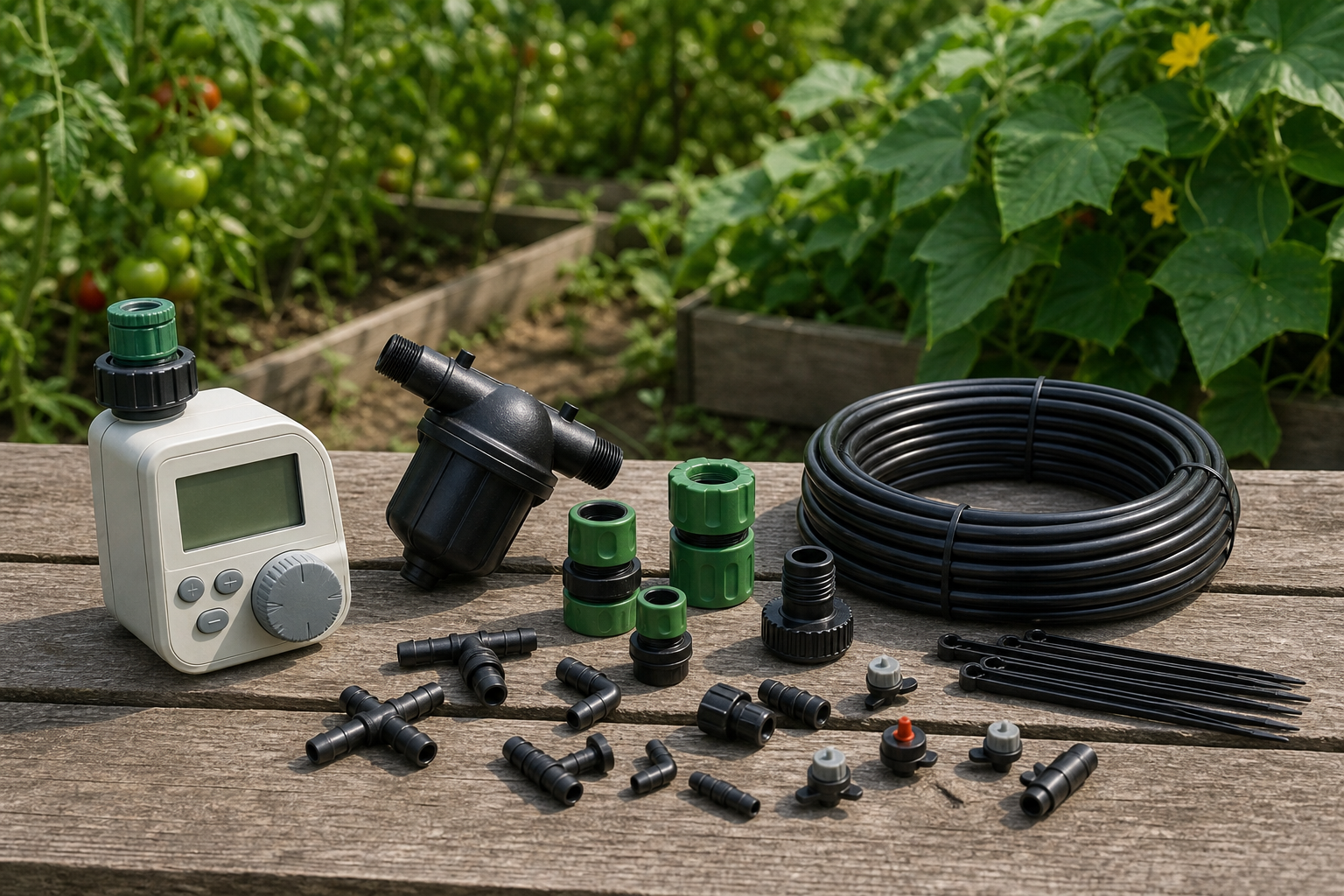

Компоненты и устройство простой системы автоматического орошения

Если речь идет о поливе огорода с таймером или автоматическом поливе дома, то подключение базируется на сравнительно простом комплекте:

• Водопроводной линии или резервуаре для воды;
• Таймере для полива — как управляющем элементе;
• Распределительной трубке из ПВХ или полиэтилена диаметром 16-25 мм;
• Капельных линиях или спринклерах — для направления воды непосредственно к корням растений;
• Фитингах и кранах для разветвления и остановки подачи воды;
• Фильтрах для очистки воды от механических примесей.

Типичная система для огорода площадью 100-150 м² потребует порядка 20-30 метров капельной трубки с двумя рядами капельниц на расстоянии 30 см друг от друга, что обеспечивает равномерное увлажнение. Давление воды в системе должно поддерживаться на уровне 2-3 бар для стабильного потока, а расход воды ориентировочно будет составлять 3-5 л/ч на капельницу.

Для дома, где необходимо поливать газон и декоративные растения, устанавливаются небольшие спринклеры с радиусом действия до 5 метров, подключаемые к таймеру через делители. Это позволяет покрыть более обширную территорию и заменить ручной полив.

Монтаж и подключение автоматической системы полива

Как сделать автоматический полив своими руками — важный вопрос для многих дачников. Процесс включает несколько последовательных шагов:

1. Выбор места и планирование системы: определите зоны полива, где будут установлены трубки и разбрызгиватели. Используйте масштабный план участка с разметкой.
2. Прокладка трубопровода: нарежьте трубы по размеру и соедините с помощью фитингов. Рекомендуется применять трубы диаметром 20 мм для основных линий и 16 мм для капельных веток.

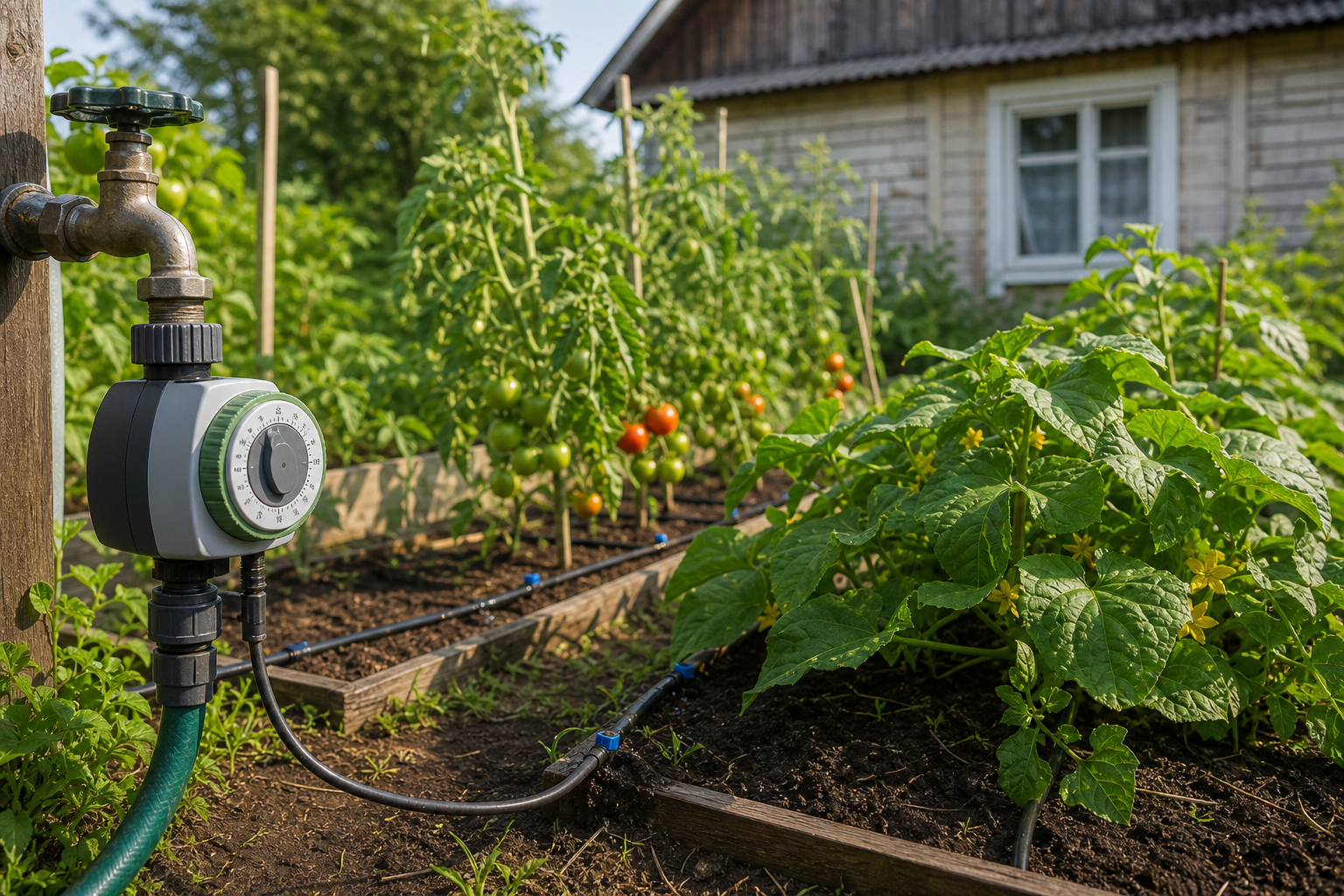

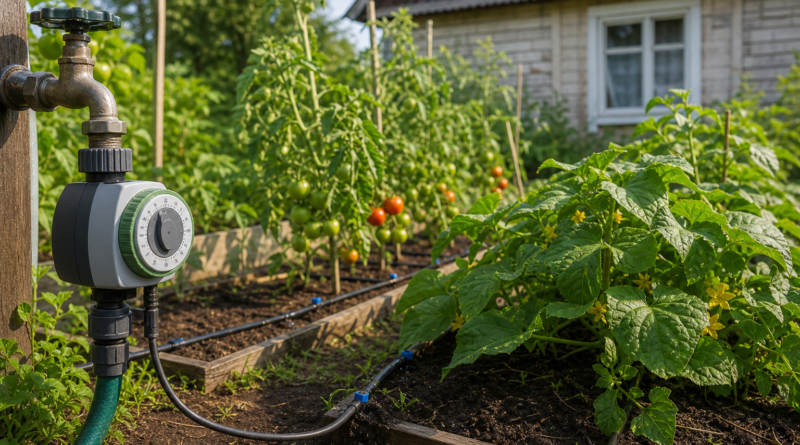

3. Установка таймера для полива: подсоедините устройство к источнику воды и убедитесь в герметичности всех соединений.
4. Монтаж оросительных приборов: установите капельницы или спринклеры на нужных местах, регулировать направление струи. Расстояния между капельницами — от 20 до 40 см.
5. Проверка системы: включите воду, проверьте работу таймера и качество подачи воды. На этом этапе устраняют протечки и настраивают таймер.

Например, на участке 100 м² время установки простой автоматической системы полива с таймером занимает около 4-6 часов без учета прокладки электрических сетей и подготовки почвы. Используя комплект с готовыми элементами, можно значительно упростить монтаж.

Метод автоматического полива своими руками доказал свою эффективность для домашних и дачных условий. Вместо покупки дорогостоящих брендовых автоматических систем, многие садоводы предпочитают собирать простейшие схемы из недорогих комплектующих с элементами самоделок, что подтверждается публикациями в тематических журналах «Сад и Огород» и форумами садоводов.

Преимущества и ограничения использования автоматических систем орошения

Автоматический полив огорода и сада обладает рядом неоспоримых достоинств:

• Экономия времени: система работает в заданных режимах без вашего контроля;
• Рациональное использование воды: полив в оптимальные часы снижает потери на испарение;
• Улучшение урожайности: регулярное и равномерное увлажнение благоприятно для развития растений;
• Снижение риска ошибок человека: минимизация переувлажнения и засухи;
• Удобство: возможность программировать сложные циклы, особенно при использовании электронных таймеров.

Однако автоматический полив сада имеет и ограничения:

• Необходимость поддержки оборудования и периодического технического обслуживания;
• Зависимость от источника электроэнергии для электронных таймеров;
• Ограничения по напору и давлению воды могут потребовать установки дополнительного оборудования (насосов, редукторов);
• Риск засорения фильтров и загрязнения линии требует систематической очистки;
• Требуются начальные знания и опыт для правильной настройки времени и объема полива.

Сравнивая с ручным поливом, автоматические системы обеспечивают стабильность и точность режимов, но менее адаптивны без дополнительных датчиков погодных условий. Для непрофессионалов рекомендуется стартовать с простой системы полива с таймером, чтобы добиться оптимального баланса удобства и экономии.

Исследования Московского государственного университета им. М.В. Ломоносова показывают, что простейшие автоматические системы экономят до 40% воды и увеличивают продуктивность огородных культур на 15-25% по сравнению с традиционным поливом.

Таким образом, установка и использование простой автоматической системы полива с таймером — эффективное решение, позволяющее значительно повысить комфорт и продуктивность огородничества и садоводства.

Чтобы получить более детальную информацию, ознакомьтесь со следующими документами:

• СП 31-110-2003 Автоматические установки полива
• ГОСТ Р 56068-2014 Системы автоматического полива. Общие технические требования
• СП 22.13330.2016 Внутренний водопровод и канализация зданий
• СНиП 2.04.02-84 Внутренний водопровод и канализация зданий
• ГОСТ 21573-2011 Технология полива. Нормы и методы
• Приказ Росстандарта №113 от 2015 г. По автоматизации систем полива
